اندازه های رایج برای بوش های فولادی ضد زنگ چیست؟

"عدم تطابق ابعاد در هنگام انتخاب بوش های فولادی ضد زنگ باعث می شود آنها گیر کنند یا فاصله زیادی داشته باشند؟" عدم قطعیت در مورد محدوده اندازه رایج منجر به تجدید نظرهای مکرر نقشه در طول سفارشی‌سازی می‌شود و زمان‌بندی پروژه را به تأخیر می‌اندازد؟ به عنوان یک مهندس با 15 سال تجربه در قطعات مکانیکی دقیق، چنین سوالاتی در مورد ابعاد بوش فولاد ضد زنگ بسیار رایج است. مسئله اصلی در درک ناکافی تعاریف اندازه بوش، مشخصات رایج، منطق انتخاب و سناریوهای کاربردی مناسب است. به عنوان اجزای اصلی مقاوم در برابر سایش و هدایت کننده در سیستم های انتقال مکانیکی، بوش های فولادی ضد زنگ به طور گسترده در ماشین ابزار، تجهیزات اتوماسیون، دستگاه های پزشکی و سایر زمینه ها استفاده می شود. دقت ابعادی آنها به طور مستقیم سازگاری مونتاژ و پایداری عملیاتی تجهیزات را تعیین می کند. در حقیقت، بوش‌های فولادی ضد زنگ دارای ابعاد استاندارد صنعتی مشخصی هستند-که باید دقیقاً با قطر شفت، شرایط عملیاتی و روش‌های مونتاژ مطابقت داشته باشد-نمی‌توان آنها را به‌طور دلخواه تنظیم کرد. امروز، ما به طور سیستماتیک ابعاد بوش فولادی ضد زنگ را از طریق یک چارچوب هشت مرحله‌ای{10}}از تعریف ابعاد تا انتخاب عملی{11}}توجه به نکات دردناکی مانند "ابعاد نامشخص، خطاهای انتخاب، و سفارشی‌سازی دست و پاگیر" ترسیم می‌کنیم.

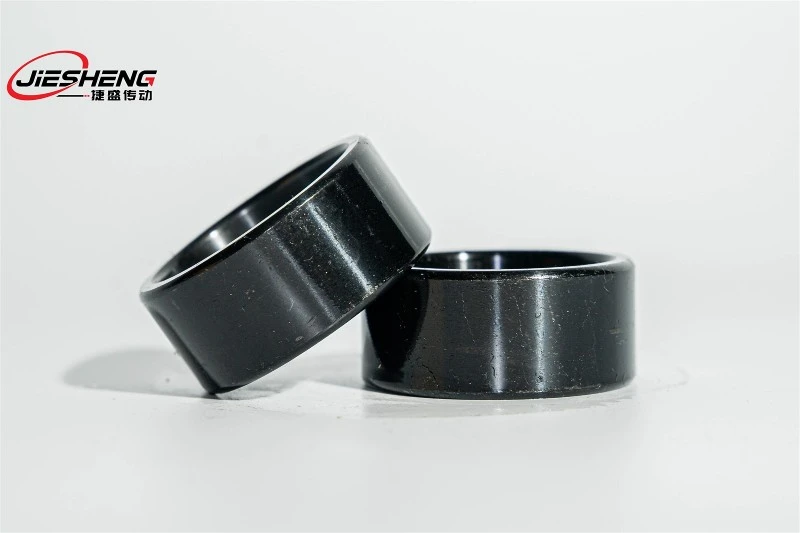

مرحله 1: رمزگشایی 5 عنصر اصلی مشترکفولاد ضد زنگابعاد بوش
تعریف ابعاد بوش اصلی-ابتدا "پارامترهای کلیدی و آستانه پذیرش" را درک کنید
برای ترسیم دقیق ابعاد مشترک، شفاف سازی تعاریف اصلی، پارامترهای کلیدی و آستانه پذیرش صنعت برای جلوگیری از "گیج شدن پارامترها" که منجر به تفسیر نادرست ابعادی می شود:
ابعاد بوش های فولادی ضد زنگ به پارامترهای هندسی هسته ای اشاره دارد که مونتاژ مناسب با شفت ها و محفظه های یاتاقان و همچنین عملکرد عملکردی را تضمین می کند. معیارهای اولیه سه پارامتر اساسی هستند: "قطر داخلی، قطر بیرونی و طول" که با پارامترهای مرتبط مانند ضخامت دیوار، پخ و تلورانس های مناسب تکمیل می شود. ابعاد کنترل اصلی عبارتند از: دقت ابعادی پایه، درجه تحمل مناسب و سازگاری ابعادی (تغییرات ابعادی در طول تولید دسته ای).

آستانه پذیرش بعدی صنعتی رایج (براساس GB/T 12459-2017 "Steel Butt-Welded Seamless Pipe Fittings" و GB/T 3078-2015 "Fold-Drawn Steel for Structural Structural"):
- دقت ابعادی پایه:درجه تحمل ID کمتر یا مساوی H7، درجه تحمل OD کمتر یا مساوی h8، تحمل طول کمتر یا مساوی 0.5 ± میلی متر (وقتی طول کمتر یا مساوی 100 میلی متر باشد).
- آستانه ترخیص:تناسب فاصله با شفت معمولاً از 0.005 تا 0.02 میلی متر (کاربردهای دقیق) یا 0.02 تا 0.05 میلی متر (کاربردهای عمومی) متغیر است. تداخل متناسب با تداخل کمتر یا مساوی 0.01 میلی‌متر (برنامه‌های سنگین-).

مرحله 2: ابعاد رایج انواع مختلف بوش های فولادی ضد زنگ-تحلیل زمینه
- مشکلات انتخاب ابعاد:
همزمان "ID (برای تناسب شفت)، OD (برای نصب براکت) و طول (برای فضای نصب)" را در حین انتخاب تأیید کنید تا از تطبیق یک-پارامتر جلوگیری کنید.
به دلیل دشواری ساخت بالا و چالش‌های دقیق، از بوش‌هایی با شناسه < φ3 میلی‌متر در برنامه‌های میکرو- اجتناب کنید.

مرحله 3: منطق اصلی برای انتخاب ابعاد آستین فولاد ضد زنگ-تطابق دقیق بر اساس شرایط عملیاتی
انتخاب ابعاد آستین فولادی ضد زنگ نیاز به "تطابق بر اساس{0}}نیازها دارد." عواملی مانند قطر شفت، شرایط عملیاتی و فضای نصب را با هم ترکیب کنید تا مشخصات سازگار را از اندازه‌های معمولی صفحه نمایش دهید، از "تناسب ابعاد" یا "مهندسی بیش از حد" جلوگیری کنید:
- مراحل انتخاب اصلی:
بعد مرجع (ID) را تعیین کنید:قطر داخلی بوشینگ را بر اساس قطر شفت تعیین کنید. قطر داخلی=قطر شفت + تناسب فاصله (یا - تناسب تداخل);
باید الزامات قدرت را برآورده کند. برای سناریوهای بار سنگین-:ضخامت دیوار بزرگتر یا مساوی 5 میلی متر. بوش های دیواره نازک-(t کمتر یا مساوی 3 میلی متر) فقط برای سناریوهای بار سبک مناسب هستند.

مرحله 4: ملاحظات اصلی برای سفارشی کردن ابعاد بوش فولاد ضد زنگ-غیر{2}}تطبیق اندازه استاندارد
هنگامی که اندازه های استاندارد نمی توانند الزامات برنامه خاص را برآورده کنند، ابعاد سفارشی ضروری است. اصول اصلی عبارتند از "مشخصات دقیق الزامات و کنترل دقت ماشینکاری" برای جلوگیری از خطاهای سفارشی سازی:
- اصول طراحی ابعاد سفارشی:
تنظیم تحمل معقول:برای جلوگیری از تحمل بیش از حد که هزینه های پردازش را افزایش می دهد، درجه های تحمل H7 ~ H8 را برای قطر داخلی، h7 ~ h8 را برای قطر خارجی در اولویت قرار دهید.
ضخامت یکنواخت دیوار:اجتناب از دیوارهای نازک موضعی یا تغییرات ناگهانی ضخامت دیوار. انحراف ضخامت دیوار کمتر یا مساوی ± 5٪.
انطباق طول: نسبت L/d را بین 1 تا 3 برای سختی پردازش کمتر و اطمینان از دقت آسان‌تر حفظ کنید.

مرحله 5:فولاد ضد زنگروش‌های بازرسی دقت ابعاد آستین-اطمینان از انطباق ابعاد
دقت ابعادی آستین های فولادی ضد زنگ باید از طریق بازرسی حرفه ای تأیید شود تا از مطابقت با الزامات اطمینان حاصل شود. اصل اصلی "-بازرسی چند بعدی و تایید داده{2}}" است:
بازرسی قطر بیرونی:
ابزار:میکرومتر خارجی، نشانگر شماره گیری، دستگاه اندازه گیری مختصات.
روش:مشابه بازرسی قطر داخلی، اندازه‌گیری‌های چند جهتی و چند جهته{-برای اطمینان از ابعاد قطر خارجی دقیق را انجام دهید.

نتیجه‌گیری: ابعاد مشترک از الگوهای تثبیت شده پیروی می‌کنند که تطبیق دقیق آن اصل اصلی است.
هر سناریو دارای محدوده مشخصات مشترک به وضوح تعریف شده است، نه تصادفی. منطق اصلی این است: "از قطر شفت منطبق به عنوان خط پایه استفاده کنید، سپس فضای نصب و شرایط عملیاتی را برای مطابقت با قطر بیرونی، طول و ضخامت دیوار ترکیب کنید، در حالی که دقت ابعاد و فاصله مناسب را کنترل کنید."

هنگامی که با مشکلات اندازه بوش فولاد ضد زنگ مواجه می شوید، این ترتیب را دنبال کنید:ابتدا قطر شفت سازگار و ابعاد پایه نصب را تأیید کنید ← سپس اندازه های رایج مربوطه را انتخاب کنید ← در نهایت، مناسب بودن را برای شرایط عملیاتی بررسی کنید. برای کاربردهای دقیق، فاصله کوچک و اندازه‌های دقیق-بالا را در اولویت قرار دهید. برای کاربردهای سنگین-، اندازه دیوارهای ضخیم-را در اولویت قرار دهید. برای محیط‌های خورنده، ضخامت دیوار استاندارد همراه با اندازه‌های مواد مقاوم در برابر خوردگی را در اولویت قرار دهید. به یاد داشته باشید، اصل اصلی سایز بوش فولاد ضد زنگ "سازگاری" است. تطبیق دقیق هر پارامتر پایه ای برای عملکرد پایدار تجهیزات، افزایش عمر سرویس و افزایش کارایی تولید می گذارد.
