اطلاعات مربوط به محصول

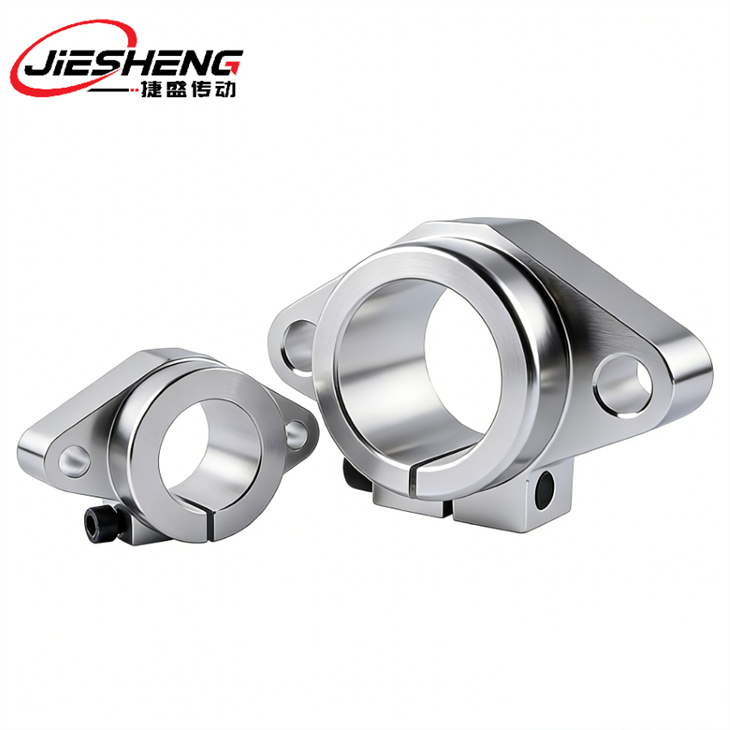

شافت راه آهن خطی از دقت بالا ، ماشینکاری دقیق برای اطمینان از حرکت دقیق پشتیبانی می کند. بلبرینگ قوی ، به مواد با استحکام بالا و ساختار معقول بار متکی است. استحکام خوب ، پشتیبانی پایدار برای تغییر شکل آسان نیست. مقاوم در برابر سایش ، درمان ویژه سطح تماس برای کاهش ساییدگی و پارگی. نصب آسان ، انواع رابط ها برای تسهیل اتصال ، بخشی از قابل تنظیم نیز. لرزش و کاهش نویز ، با اجزای لرزش لرزش برای بهینه سازی عملکرد. سازگار با طیف گسترده ای از مشخصات ، بسیاری از مشخصات. سازگار با ریل های مختلف و شرایط کار.
|
نام محصول |
پشتیبانی از شافت راه آهن خطی |
|
مادی |
آلیاژ آلومینیوم |
|
خصوصیات |
استحکام بالا ، حرکت صاف ، محکم و بادوام |
|
برنامه |
ابزارهای اندازه گیری ، ماشین آلات چاپ ، ماشین آلات بسته بندی ، ماشین آلات برش کاغذ ، ماشین آلات دارویی ، ماشین آلات شیشه ای ، دستگاه های فرز ، ماشین آلات حکاکی ، دستگاه های برش ، چاپگرهای 3D ، دستگاه های لیزر ، تجهیزات پزشکی ، دستگاه های نجاری ، ماشین های نساجی. |
|
مدل |
shf3a ، shf4a ، shf5a ، shf6a ، shf8a ، shf10a ، shf12a ، shf13a ، shf16a ، shf20a ، shf25a ، shf30a ، shf35a ، shf40a ، shf50a ، shf60a |
|
بسته بندی محصول |
الف کیسه پلاستیکی با جعبه یا کیس چوبی. ب. طبق درخواست مشتری ما می توانیم در هر زمان اطلاعات حمل و نقل را به مشتریان ارائه دهیم. |
|
زمان تحویل |
3 ~ 7 روز برای سفارش نمونه ، 20 ~ 15 روز برای سفارش فله. بستگی به وضعیت واقعی حمل و نقل دارد. |
پارامترهای مشخصات
| مدل | قطر شفت | ابعاد اصلی | پیچ قفل | پیچ | ||||||
|
W |
L |
T |
F |
G |
B |
S |
||||
|
shf3 |
3 |
43 |
10 |
5 |
24 |
20 |
32 |
5.5 |
M4 |
M5 |
|
shf4 |
4 |
43 |
10 |
5 |
24 |
20 |
32 |
5.5 |
M4 |
M5 |
|
SHF5 |
5 |
43 |
10 |
5 |
24 |
20 |
32 |
5.5 |
M4 |
M5 |
|
shf6 |
6 |
43 |
10 |
5 |
24 |
20 |
32 |
5.5 |
M4 |
M5 |
|
shf8 |
8 |
43 |
10 |
5 |
24 |
20 |
32 |
5.5 |
M4 |
M5 |
|
shf10 |
10 |
43 |
10 |
5 |
24 |
20 |
32 |
55 |
M4 |
M5 |
|
shf12 |
12 |
47 |
13 |
7 |
28 |
25 |
36 |
5.5 |
M4 |
M5 |
|
shf13 |
13 |
47 |
13 |
7 |
28 |
25 |
36 |
5.5 |
M4 |
M5 |
|
shf16 |
16 |
50 |
16 |
8 |
31 |
28 |
40 |
5.5 |
M4 |
M5 |
|
shf20 |
20 |
60 |
20 |
8 |
37 |
31 |
48 |
7 |
M5 |
M6 |
|
shf25 |
25 |
70 |
25 |
10 |
42 |
40 |
56 |
7 |
M6 |
M6 |
|
shf30 |
30 |
80 |
30 |
12 |
50 |
46 |
64 |
9 |
M6 |
M8 |
|
SHF35 |
35 |
92 |
35 |
14 |
58 |
50 |
72 |
12 |
M8 |
M10 |
|
SHF40 |
40 |
102 |
40 |
16 |
67 |
56 |
80 |
12 |
M10 |
M10 |
|
SHF50 |
50 |
122 |
50 |
19 |
83 |
70 |
96 |
14 |
M12 |
M12 |
نمایشگاه
پیش زمینه شرکت
پشتیبانی شافت راه آهن خطی SHF توسط انتقال جتسون تولید می شود و کیفیت آن از طریق چندین فرآیند کنترل می شود. مواد آلیاژی با کیفیت بالا انتخاب شده اند و از فناوری ماشینکاری با دقت پیوند پنج محوره برای ایجاد محصولات با دقت فوق العاده استفاده می شود ، با انحراف موقعیت یابی که در یک محدوده بسیار کوچک کنترل می شود ، مناسب برای تولید قطعات هوافضا و دستگاه های CNC سطح بالا ، که نیازهای دقیق برای دقت دارند. پس از خاموش کردن کاربورزینگ خاص و درمان نیتریدر سطح ، مقاومت در برابر سایش بسیار عالی است و میزان سایش بسیار پایین تر از میانگین صنعت با شدت زیاد و استفاده طولانی مدت است که باعث افزایش عمر خدمات می شود.
